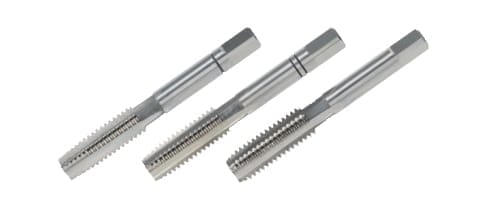

Nominal Diameter
D |
L 1 | L 2 | D 2 | ![]() |
Art.-No. |
M 1 x 0.25 | 32 | 5.5 | 2.5 | 2.1 | 27302 |
M 1.1 x 0.25 | 32 | 5.5 | 2.5 | 2.1 | 27304 |
M 1.2 x 0.25 | 32 | 5.5 | 2.5 | 2.1 | 27306 |
M 1.4 x 0.3 | 32 | 7.0 | 2.5 | 2.1 | 27308 |
M 1.6 x 0.35 | 32 | 8.0 | 2.5 | 2.1 | 27310 |
M 1.7 x 0.35 | 32 | 8.0 | 2.5 | 2.1 | 27312 |
M 1.8 x 0.35 | 32 | 8.0 | 2.5 | 2.1 | 27314 |
M 2 x 0.4 | 36 | 8.0 | 2.8 | 2.1 | 27316 |
M 2.2 x 0.45 | 36 | 9.0 | 2.8 | 2.1 | 27318 |
M 2.3 x 0.4 | 36 | 9.0 | 2.8 | 2.1 | 27320 |
M 2.5 x 0.45 | 40 | 9.0 | 2.8 | 2.1 | 27322 |
M 2.6 x 0.45 | 40 | 9.0 | 2.8 | 2.1 | 27324 |
M 3 x 0.5 | 40 | 11.0 | 3.5 | 2.7 | 27326 |
M 3.5 x 0.6 | 45 | 13.0 | 4.0 | 3.0 | 27328 |
M 4 x 0.7 | 45 | 13.0 | 4.5 | 3.4 | 27330 |
M 4.5 x 0.75 | 50 | 16.0 | 6.0 | 4.9 | 27332 |
M 5 x 0.8 | 50 | 16.0 | 6.0 | 4.9 | 27334 |
M 5.5 x 0.9 | 50 | 18.0 | 6.0 | 4.9 | 27336 |
M 6 x 1.0 | 50 | 19.0 | 6.0 | 4.9 | 27338 |
M 7 x 1.0 | 50 | 19.0 | 6.0 | 4.9 | 27340 |
M 8 x 1.25 | 56 | 22.0 | 6.0 | 4.9 | 27342 |
M 9 x 1.25 | 63 | 22.0 | 7.0 | 5.5 | 27344 |
M 10 x 1.5 | 70 | 24.0 | 7.0 | 5.5 | 27346 |
M 11 x 1.5 | 70 | 24.0 | 8.0 | 6.2 | 27348 |
M 12 x 1.75 | 75 | 29.0 | 9.0 | 7.0 | 27350 |
M 14 x 2.0 | 80 | 30.0 | 11.0 | 9.0 | 27354 |
M 15 x 2.0 | 80 | 32.0 | 12.0 | 9.0 | 27356 |
M 16 x 2.0 | 80 | 32.0 | 12.0 | 9.0 | 27358 |
M 18 x 2.5 | 95 | 40.0 | 14.0 | 11.0 | 27362 |
M 20 x 2.5 | 95 | 40.0 | 16.0 | 23.0 | 27366 |
M 22 x 2.5 | 100 | 40.0 | 18.0 | 14.5 | 27370 |
M 24 x 3.0 | 110 | 50.0 | 18.0 | 14.5 | 27374 |
M 27 x 3.0 | 110 | 50.0 | 20.0 | 16.0 | 27376 |
M 30 x 3.5 | 125 | 56.0 | 22.0 | 18.0 | 27378 |
M 33 x 3.5 | 125 | 56.0 | 25.0 | 20.0 | 27380 |
M 36 x 4.0 | 150 | 63.0 | 28.0 | 22.0 | 27382 |
M 39 x 4.0 | 150 | 63.0 | 32.0 | 24.0 | 27384 |
M 42 x 4.5 | 150 | 63.0 | 32.0 | 24.0 | 27386 |
M 45 x 4.5 | 160 | 70.0 | 36.0 | 29.0 | 27388 |
M 48 x 5.0 | 180 | 75.0 | 36.0 | 29.0 | 27390 |
M 52 x 5.0 | 180 | 75.0 | 40.0 | 32.0 | 27392 |
M 56 x 5.5 | 200 | 85.0 | 45.0 | 35.0 | 27394 |
M 60 x 5.5 | 200 | 85.0 | 45.0 | 35.0 | 27396 |
M 64 x 6.0 | 220 | 90.0 | 50.0 | 39.0 | 27398 |
M 68 x 6.0 | 220 | 90.0 | 50.0 | 39.0 | 27399 |
